人防工程防護設計及安裝

引言

  人防工程，是戰時掩蔽人員、物資，保護人民生命及財產安全的重要場所，對單個人防工程建設的主要要求是防護可靠（對空襲的毀傷效應及其次生災害，具有較高的防護能力），即阻止沖擊波和有毒氣體進入到人防工程內部，這就要求人防工程除了在抗力上須滿足核武器和常規武器爆炸所產生的沖擊波外，對于穿越人防工程圍護結構的所有管道或平時開設的孔口都應采取相應的防護密閉措施，保證人防工程在戰時是一個絕對密封的整體。下面以量大面廣的的二等人員掩蔽工程的防護設備在設計和安裝過程中常出現的問題進行分析。

1、孔口及其防護設施

1.1 孔口的種類

  人防工程構筑在地下，需要設置一定數量的孔口，包括出入口、通風口、排煙口、給排水口及管線進出口等，供人員、設備的進出以及通風換氣等需要。

1.2 孔口的主要威脅

  人防工程所要抵御的武器有常規武器、核武器、化學武器和生物武器，由這些武器爆炸所產生的沖擊波、早期核輻射、放射性沾染等會對人防工程造成一定的破壞。例如，沖擊波既可破壞結構又可從孔口進入主體殺傷人員或破壞設備；早期核輻射可通過孔口進入主體殺傷人員；放射性沾染能從孔口進入工程傷害人員。

1.3 孔口的防護設備

  從人防工程的出入口、通風口、水電口具體介紹對人防工程起關鍵作用的四種防護設備：人防門、防爆波活門、防爆地漏、防護閥門。

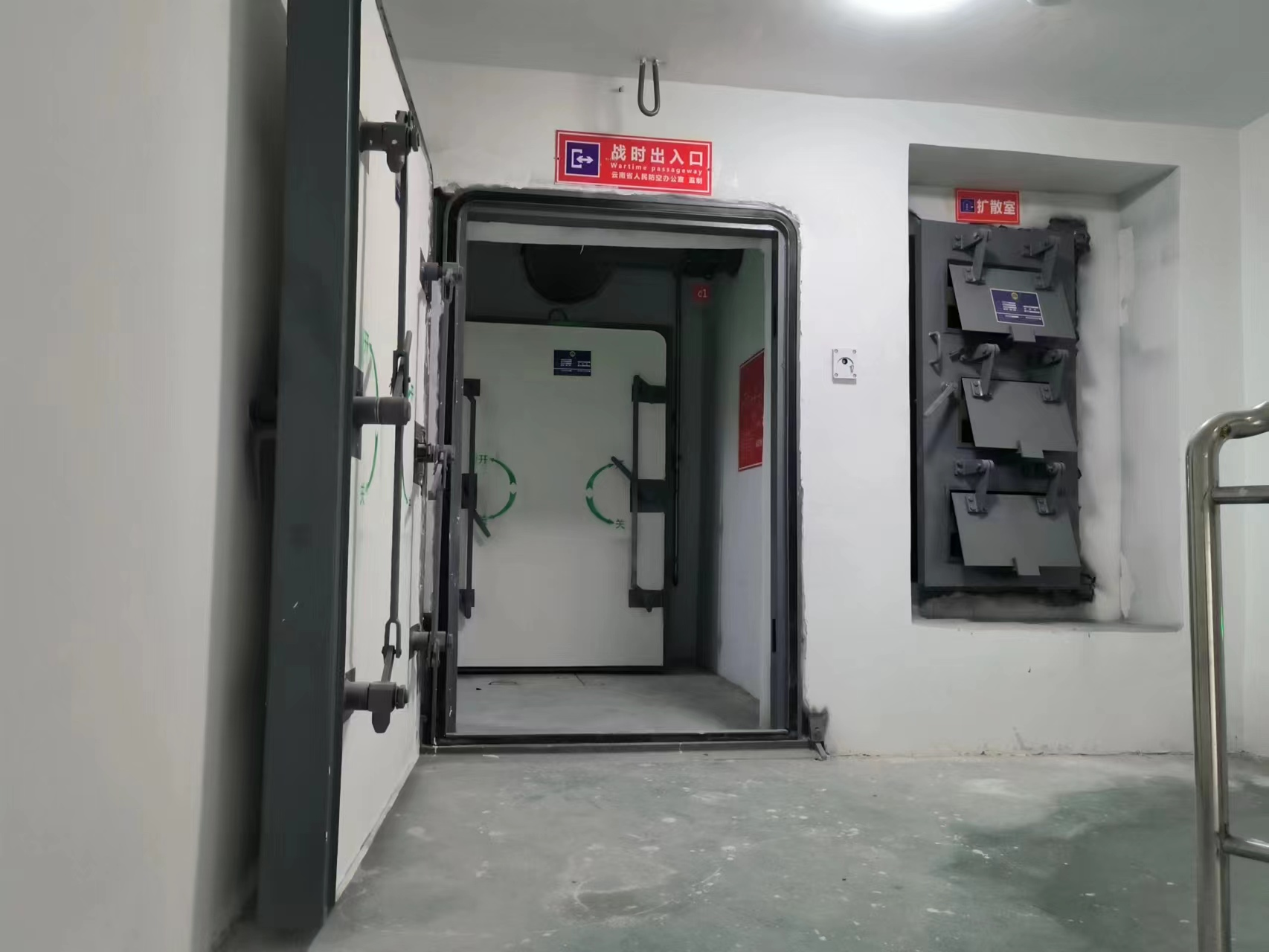

1.3.1人防門

  人防門系指設置在人防工程出入口或戰時可間斷通風的進、排風口的具有防護功能的門。人防門按功能分有防護門、防護密閉門和密閉門三種；按門扇的數量分有單扇門和雙扇門；按門扇的材質分有鋼筋混凝土門和鋼結構門；按門檻類型分有固定門檻人防門和活門檻人防門。

1.3.2防爆波活門

  防爆波活門是設置在通風口用來阻擋沖擊波的一種防護設備。它在平時處于開啟狀態，不影響正常的通風；當沖擊波達到時它可以自動關閉，從而將沖擊波能量的大部分阻擋在活門以外，只有少部分（或極少部分）能量從活門“漏入”室內。

1.3.3防爆地漏

  防爆地漏是指用于人防工程排水系統，戰時能防止沖擊波和毒劑等進入人防工程室內的地漏。當防爆地漏處于開啟狀態時，其作用于普通地漏相同；當防爆地漏處于關閉狀態時，地漏的管口被封閉，既能防爆波，又能隔絕密閉。

1.3.4防護閥門

  防護閥門是指為防沖擊波及核生化戰劑由管道進入工程內部而設置的閥門。

2、防護設備在設計和安裝中經常出現的問題

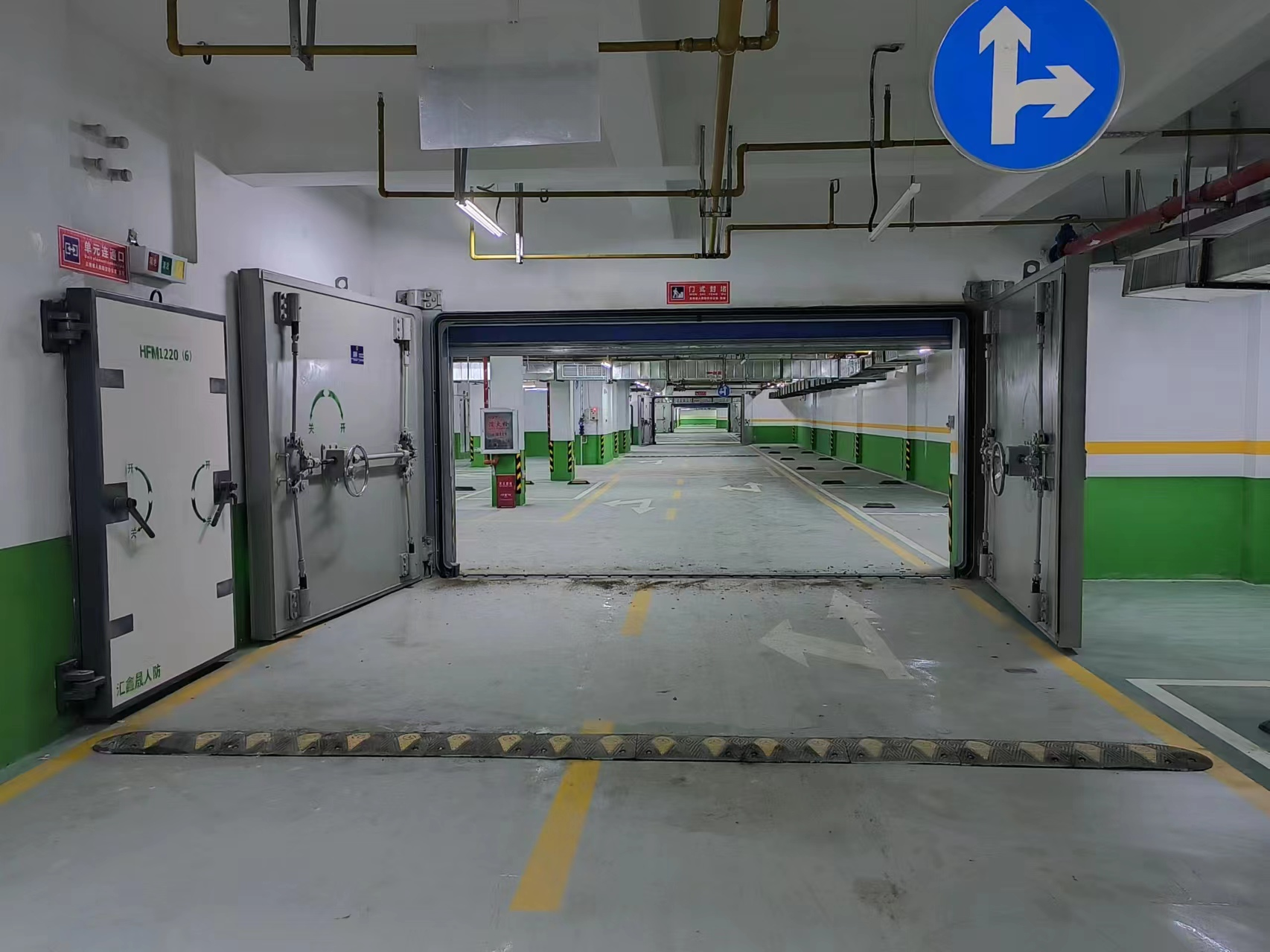

2.1人防門

  一般人防工程的第一道門為具有防沖擊波和防毒雙重作用的防護密閉門，由于防毒通道和密閉通道均為染毒區，在進入清潔區的口部還應再安裝一道密閉門。設計時最容易被設計人員忽略的部位是電梯井，電梯井通到地下室，為減少工程戰時封堵的量，我們一般要求在電梯井和防護區之間安裝防護門。根據人防門安裝的原則，在防護區外應安裝一道防護密閉門、防護區內安裝一道密閉門，但在設計中此處往往被設計成只有一道防護密閉門。另外，消防泵房通常應設置在防護區外，在防護區內的密閉隔墻上應安裝一道防護密閉門、一道密閉門。

按規范要求，掩蔽人員由工程的掩蔽面積確定，按1平方米的掩蔽面積掩蔽1個人，但在設計中設計人員往往隨意減少工程的掩蔽人員，如計算出工程的掩蔽面積為1000平方米，但掩蔽人員卻為800人，按800人計算出的門洞大小為800×0.3=2.4米，而工程實際需要的門洞大小為1000×0.3=3米。

  有些設計人員經常將人防門設計在坡道側墻處，而門扇外表面又突出墻面，不符合人防門應垂直受力的要求，按規范要求此處門扇外表面應嵌入墻內設置，當有困難時我們根據工程實際情況通常要求設計人員在人防門外邊沿處設置墻垛，盡量滿足人防門在戰時能垂直受力。

在安裝上，最常見的問題是人防門安裝后開啟不靈活；活門檻式人防門的門檻沒有用螺栓釘在人防門邊墻上；在工程竣工驗收完后，人防門長期關閉，造成門扇變形和密封膠條失效。

2.2 防爆波活門

  防爆波活門分為懸板活門和膠管活門，目前使用較為廣泛的是懸板式防爆波活門。在設計中常發現的問題有三方面：

1. 活門的安全區最大風量和活門的型號不相配，如清潔式通風量為4000m³/h，選用的活門為HK400，而HK400活門的安全區最大風量為3600m³/h；
2. 為保證人防工程戰時的進風量，進風口宜設置在室外，即設置進風豎井，防爆波活門設置在進風豎井和擴散室之間的墻上保證人防工程內的風量滿足戰時的要求；
3. 在確無條件設置進風豎井時，防爆波活門在樓梯口處應采取防堵塞措施，設計人員往往疏漏這一點。一般要求制作鐵柵欄將防爆波活門封住。

  在安裝時，應保證懸板在用些許力的作用下能與底板重合，松手后，懸板能回復到原位。

2.3 防爆地漏

  在設計時，要確定哪些部位應設置防爆地漏，應根據地漏的位置是否受到?jīng)_擊波的作用，以及是否與工程內部連通來確定。如設在圍護結構以內的地漏且集水坑也在圍護結構以內，該地漏可采用普通地漏。必須要設置防爆地漏的位置是：防毒通道、簡易洗消間、密閉通道、濾毒室、進風豎井和進風擴散室。

  在安裝時，最致命的錯誤是在必須設置防爆地漏的位置沒有將地漏的排水管預埋在底板中，等主體竣工或工程單項竣工驗收時才發現問題，此時將很難彌補這樣的錯誤。這就要求從設計、監理、質檢等各個方面嚴把每一道關。

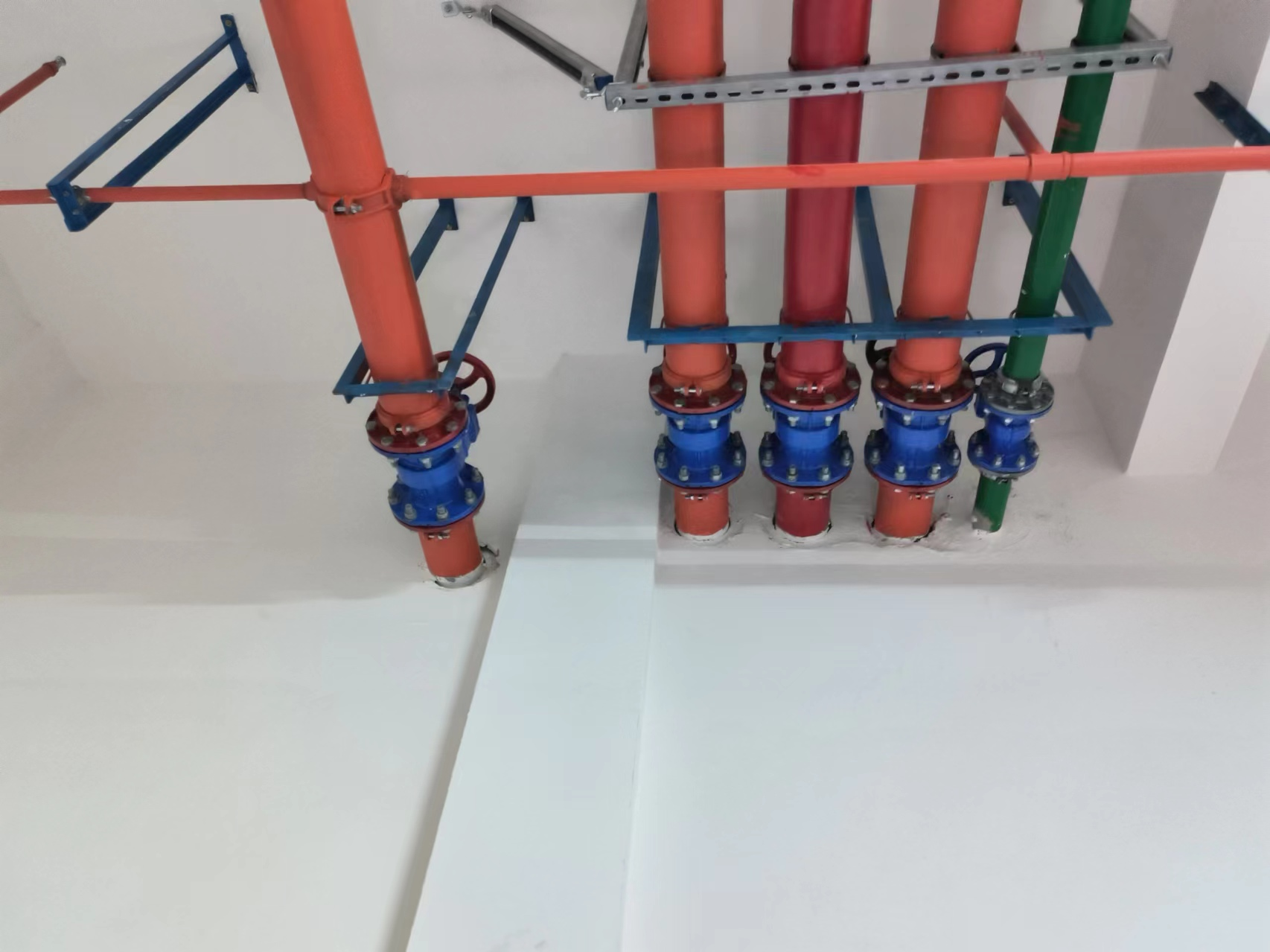

2.4防護閥門

  有些設計人員在設計時，只要穿越人防圍護結構的水管，一律采用防爆波閥門，這樣將增加工程的造價。我們知道，防爆波閥門除了具有防爆的作用外，最大的用處是戰時不需要將閥門關閉，可以保證管道與外部的暢通。但其結構復雜、維護的難度大、成本高，一些戰時不使用的管道完全可以用工作壓力≥1.0MPa的普通防護閥門代替防爆波閥門，如消防管道，在戰時不使用，在臨戰前將其閥門關閉，用普通防護閥門代替防爆波閥門是一種行之有效的方法。

  在安裝時，防護閥門距墻邊的距離應≤200mm，目的是減少沖擊波在工程內部管道內的傳播距離。在工程驗收時，我們經常發現防護閥門距墻邊的距離大于200mm，有的距墻邊距離竟達數米之遠，完全起不到防護作用。

結束語

  人防工程建設的方針是平戰結合，平時使用的穿越人防圍護結構的管道應采取嚴格的防護密閉措施，哪怕只有一根管道沒有采取防護密閉措施，對人防工程的一個防護單元也是“致命”的打擊，所以從設計、施工、安裝等各個工序應嚴格把關，這樣在戰時人防工程才能發揮其應用的作用。
